（地板配电系统图）

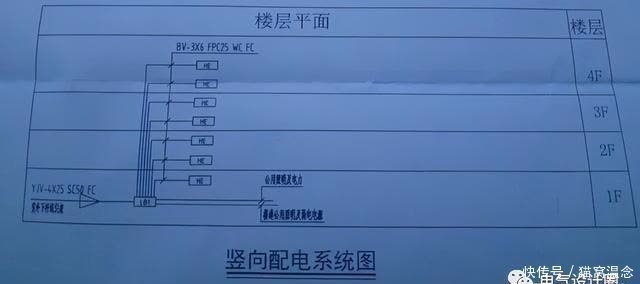

楼层配电系统图，让我们知道：这个4层楼共有8个配电箱，其中1F有一个主箱LB1，一个副箱HE，其余两个副箱HE在每层楼。一楼主箱全部引出3Ⅹ6，即3×6方铜线。主箱还包括走廊、弱电等公共用电部分。

第二张是配电箱的系统图，可以让我们了解配电箱的具体配置和接线方法。

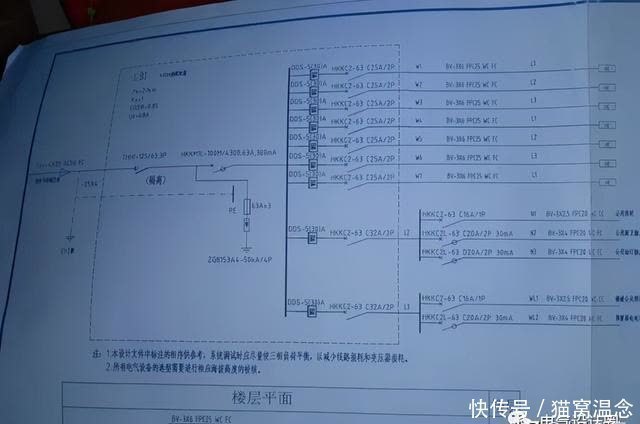

（LB1主油箱系统图）

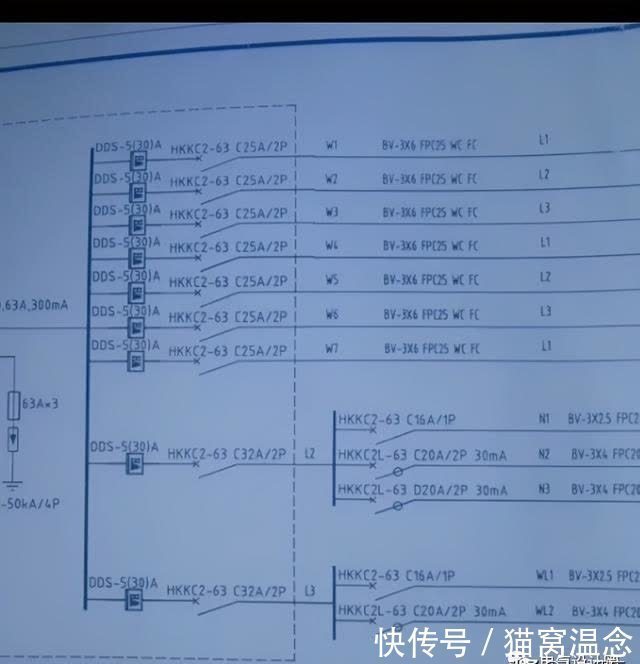

上图中的LB1主箱包括1条进线和9条出线，均通过电表。电路编号为W1~W7、L2、L3。

（LB1 实物图）

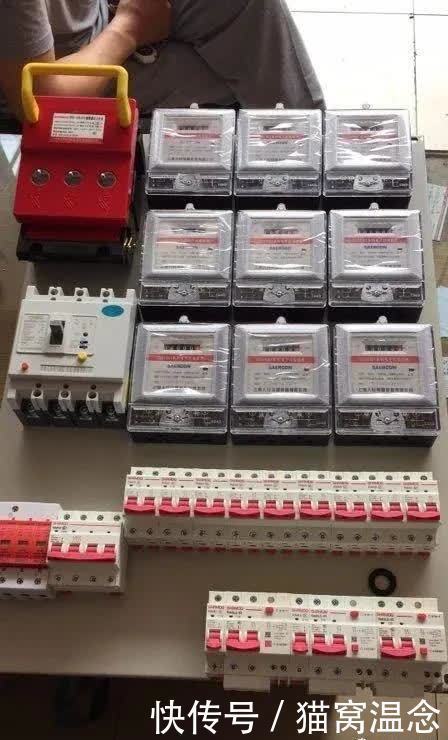

先看一下主箱的具体配置：

主箱LB1为：XRM型配电箱，即嵌入式，设计要求为嵌入式墙体暗装。机柜尺寸未注明，但实际尺寸为800x1000mm，安装高度为底部到地面1.6米。

进线：YJV——4x25 SC50 FC 表示：进线为25平方毫米4芯交联聚氯乙烯电缆，通过50根焊接钢管，埋入地下。也就是3相线，1根零线，没有接地线，所以需要另外做一个接地，25ⅹ4接地扁铁，

连接电缆护套和盒子的 PE 接地端子。

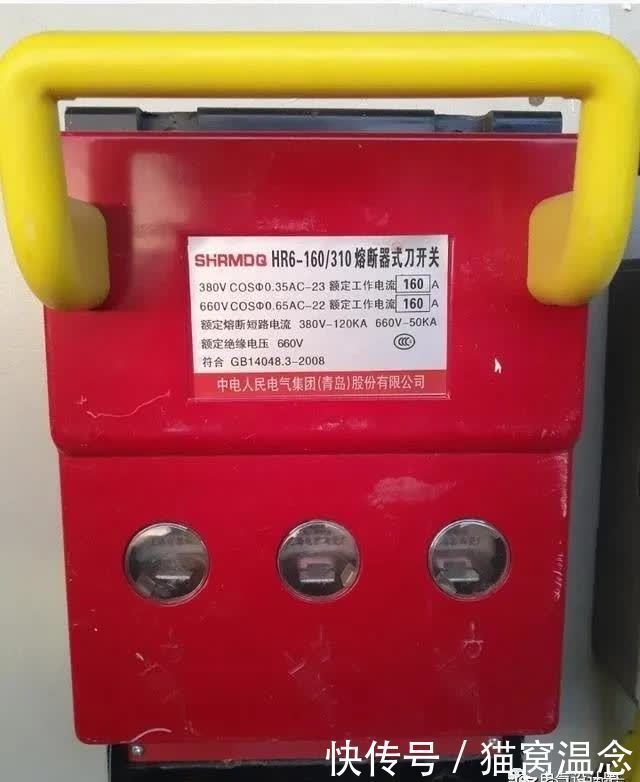

进线端子与主开关之间增加了刀闸式隔离开关，厂家改成刀闸式熔断器开关。

（刀开关）

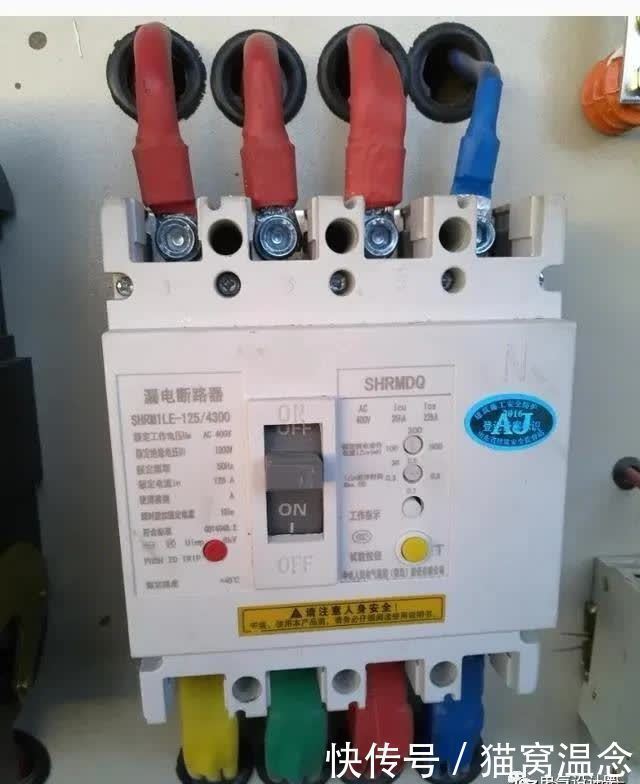

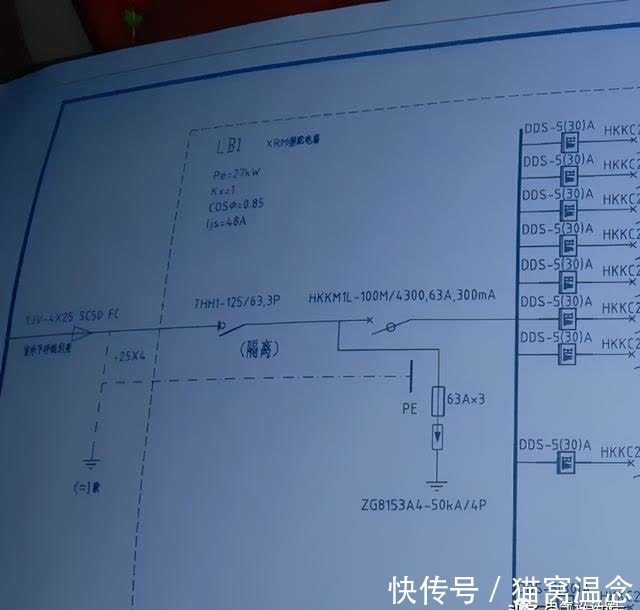

总开度：HKKM1L-100M/4300，63A，300mA，HKK厂商名称，M为塑壳断路器，1L设计序号，L为带漏电保护，100M为塑壳级，数字4300表示：第一. ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ?????????????????????????????????????????????????????? ？？？一个4表示开关有4极，即三相四线，第二个3表示脱扣形式为双工，即热脱扣和电磁脱扣。第三个零表示无辅助触点。额定电流63A，额定漏电流300mA。

（总开放）

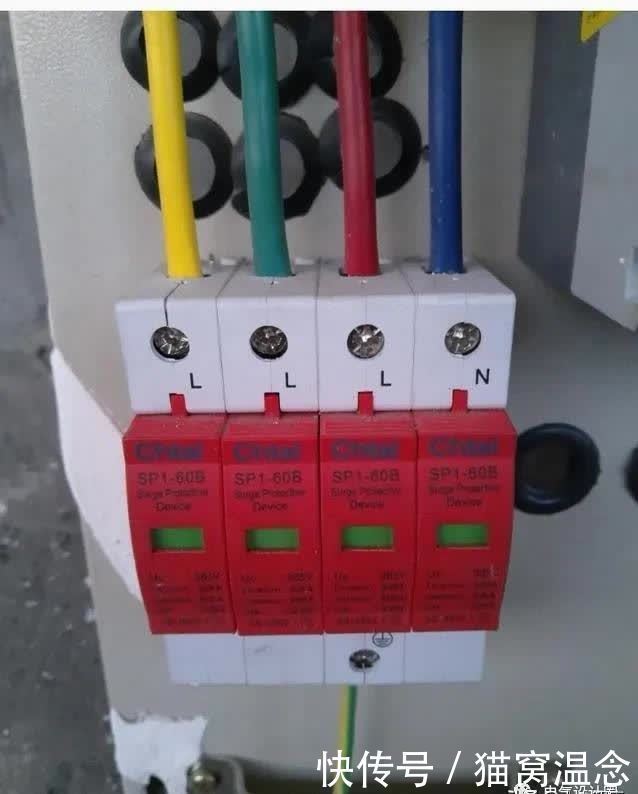

主箱配备防雷接地保护ZG8153A4-50KA，4P。

每个子箱HE的出线是一条3x6方线，经过单相电能表，然后通过25A 2P微型断路器到达地板子箱。如下图：

查看垃圾箱的 HE 配置。

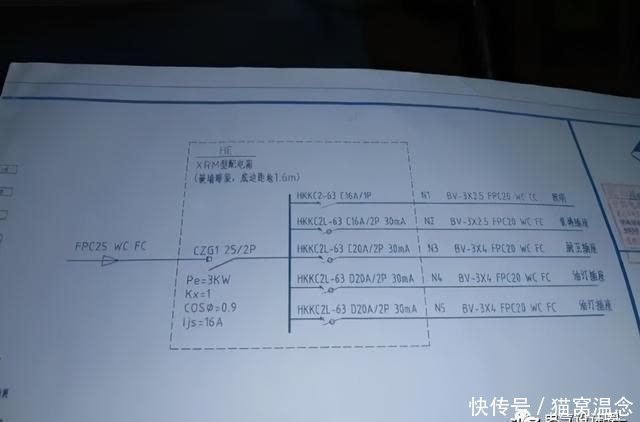

HE 盒有五个电路 N1~N5。照明电路HKKC2-63 C16A/1P表示塑壳微型断路器，1P表示1极，只接一根火线。 C16A为普通家用断路器，额定电流16A，无漏电WC CC为3根2.5平方线，穿20根阻燃管，沿墙壁和顶面暗敷。如上图所示。

HKKC2L-63 D20A/2P 30mA为电源电路开关，即空调插座电路。循环的其余部分是相同的。如下图：
